    LED-светильник. Девятнадцатый

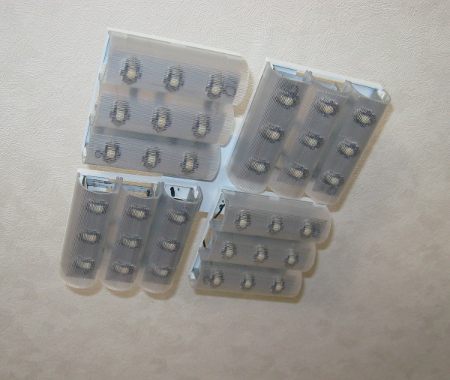

    led-lamp-19
    Внешний вид светодиодной люстры с управлением

    Давно хотел создать мощную люстру, но с возможностью регулировать освещение, к примеру, переключением секций. Пришло время и проект воплотился в жизнь.

    Примечание: кликните на фото для просмотра в хорошем качестве.

    Вначале лета 2017 года, когда стояли холодные и дождливые дни, а год этот выдался каким-то напряжённым, спроектировал эту люстру.

    Подвигло меня к этому то обстоятельство, что у сына в комнате висела люстра с четыремя шаровыми плафонами из молочного, матового стекла. В своё время вместо ламп накаливания поставил туда светодиодные светильники, правда были они мощностью по 4 Вт. Матовое стекло очень сильно поглощает световой поток и поэтому освещение в общей сложности 4 * 4 = 16 Вт пропущенных через шаровые плафоны – было недостаточно. Тускловатое освещение, по правде говоря.

    Вот поэтому и захотелось сделать яркое приятное освещение. А тут ещё был интерес сделать не просто люсту, а с каким-нибудь усовершенствованием, добавить какое-нибудь управление люстрой. Посмотрел на Алиэкспрессе, что есть интересное в этом направлении. Нашлось радиоуправление по двум каналам. Там были и 4-х и 8-ми канальные, но в моём случае это было бы избыточным. Остановился на 2-х канальном.

    22 июня сына забрали служить в армию, как раз через два дня после защиты диплома. Это дало дополнительную возможность неспешно конструировать задуманную люстру. Да тут как раз и посылочка из Китая пришла. С блоком 2-х канального радиоуправления на частоте 433 МГц.

    Работа закипела и в результате была создана эта люстра.

    Ниже на фото видно как она уже установлена под потолком. Делалась из алюминевых уголков – радиаторы охлаждения светодиодов. А корпус из пластика ABS. На фото он ещё чёрный.

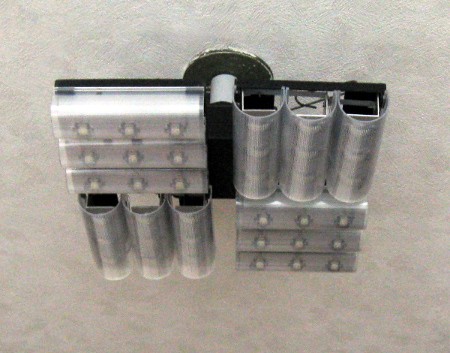

    Начальная подгонка под место

    Разные ракурсы на установленную люстру. Вначале было создано в черновике. Для полной подгонки конструкции по месту установки. Старался делать технологично и просто, с минимумом затрат.

    Сама люстра представляет из себя сборку из четырёх блок-панелей по девять светодиодов с разной цветовой температурой. В моём случае это 3200К и 6500К. В панелях светодиоды стоять вперемешку.

    Блок-панели крепяться к коробке с силовыми платами, где распологаются драйверы и плата 2-х канального радиоуправления. Эта центральная коробка видна на фото.

    Блок-панели со светодиодами развёрнуты относительно друг друга, для равномерного освещения комнаты. Да и вид более гармоничный.

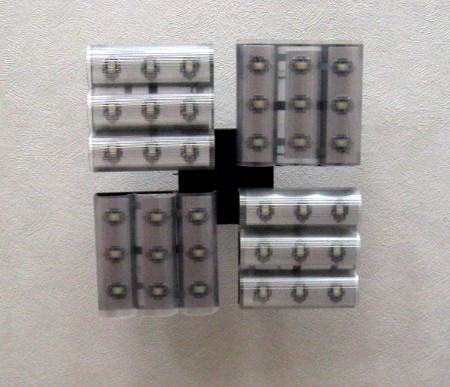

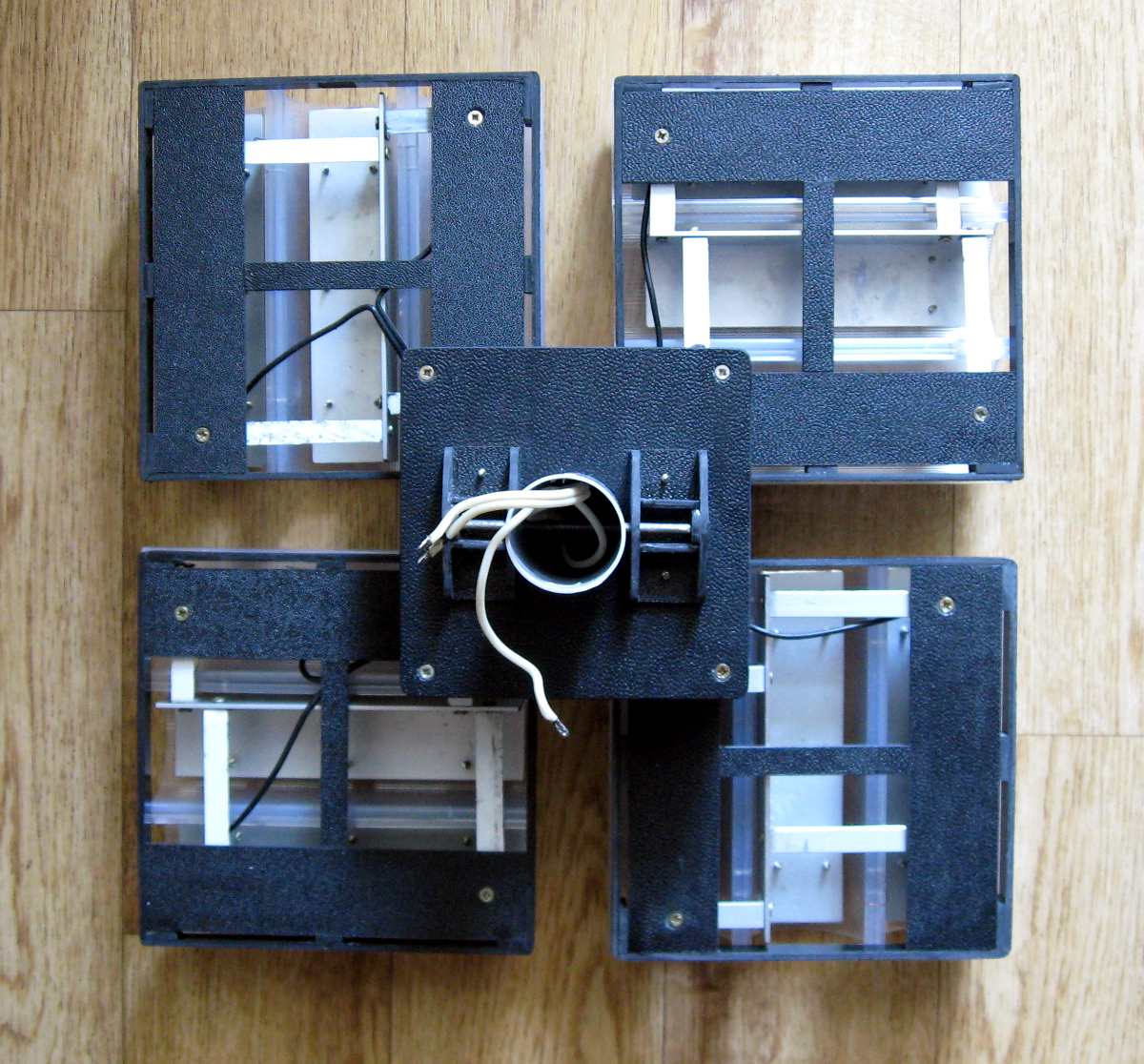

    Вид снизу

    Далее, когда люстра было полностью доделана и отлажена, приступил к покраске чёрного пластика белой краской. Краску купил в балончике. Такой краской красить быстро и равномерно. К пластику у неё хорошая адгезия.

    Попутно замечу, что светодиоды прикрыты рассеивателями, нарезаными с рассеивателя люминисцентной лампы. Тут снова вспоминаю Диму В. – спасибо ему большое, что однажды мне подарил несколько таких рассеивателей, как раз пригодились.

    Итак, люстру снял и стал разбирать, перед покраской. Ниже на фото хорошо видно как всё сделано.

    Ниже на фото вид на люстру сверху. Для подвески к потолку используется диэлектрическая трубка диаметром 32 мм, через неё пропущены провода и в ней же размещается контактная колодка для подключения к выключателям.

    Вид на люстру сверху

    Трубка крепится к коробке с силовыми платами. На фото видно внутреннее расположение плат. По краям установлены платы драйверов мощностью 8...12 Вт, а в центре плата 2-х канального радиоуправления.

    Трубка крепиться к крышке с помошью шпильки, сделанной из электрода диаметром 3 мм, что позволяет быстро разобрать и собрать. Вообще, вся конструкция легко разбирается и собирается.

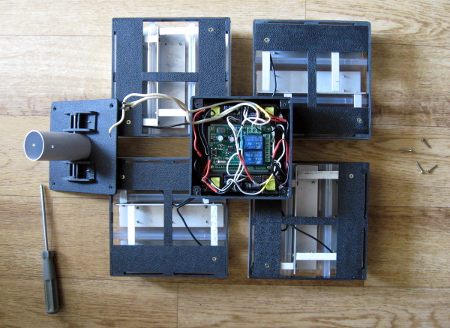

    Вид на центральный блак с силовыми платами

    На этом фото видно как снята одна блок-панель и пару плафонов, а из центральной коробки вытащил шасси, на которое крепятся платы драйверов и плата управления.

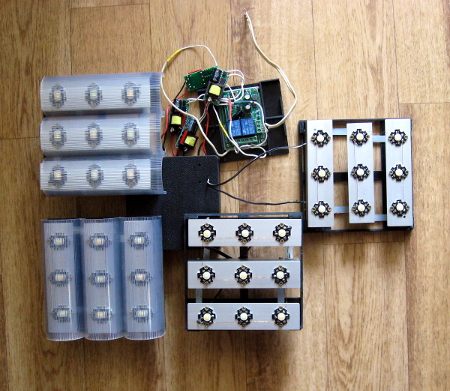

    Вид снизу. Снята одна блок-панель и пару плафонов

    Постепенно разбираю всю люстру перед покраской пластика.

    Тут показал соотношение основных частей люстры и сразу вид на блок-панель с двух сторон. Блок-панели крепятся к центральной коробке посредством двух саморезов 2,5 х 10 мм.

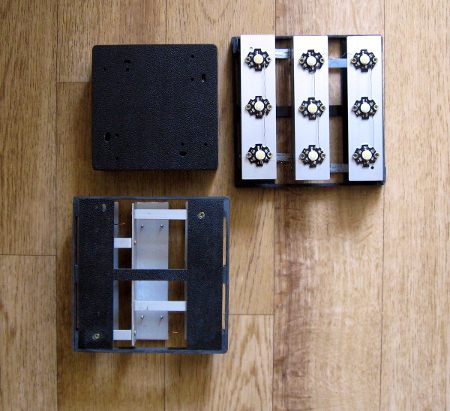

    Вид на отдельные блоки

    Так как конструкция блок-панелей в некотором роде ажурная и имеет небольшой вес, то этих саморезов вполне хватает для надёжного крепления.

    Светодиоды крепятся к радиатору, который выполнил из алюминевого уголка 30х30 мм и длинной 105 мм. Расчёты делал через калькулятор на следующей странице.

    Площадь одной стороны уголка, в расчёте на один светодиод, т.е. длинной 35 мм, получается 22,9 см2. Две стороны уголка дают уже 45 см2, что всерх хорошо улыбка.

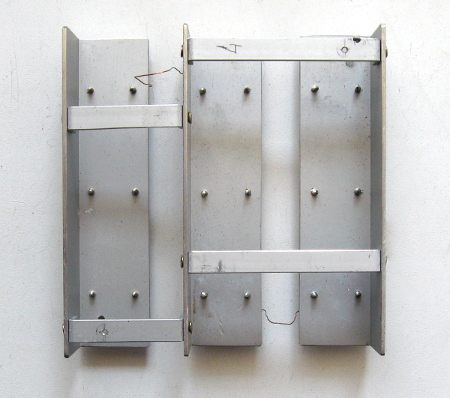

    Вид на радиатор блок-панели

    Три уголка крепятся между собой в одну конструкцию теми же саморезами 2,5х10 мм. Ими же крепятся и звёздочки со светодиодами к самому уголку. Крепление уголков между собой выполнено алюминевыми шинками.

    Светодиоды крепятся на звёздочки, которые в свою очередь крепятся саморезами к алюминевому уголку. Все соединения через термопасту.

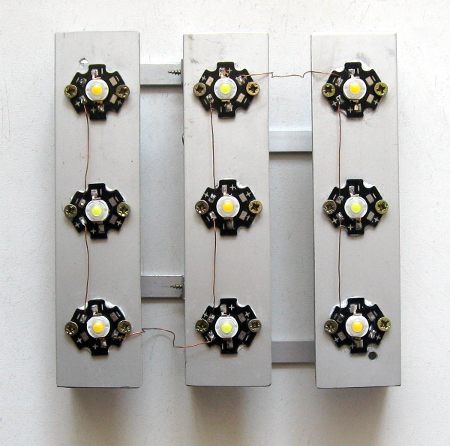

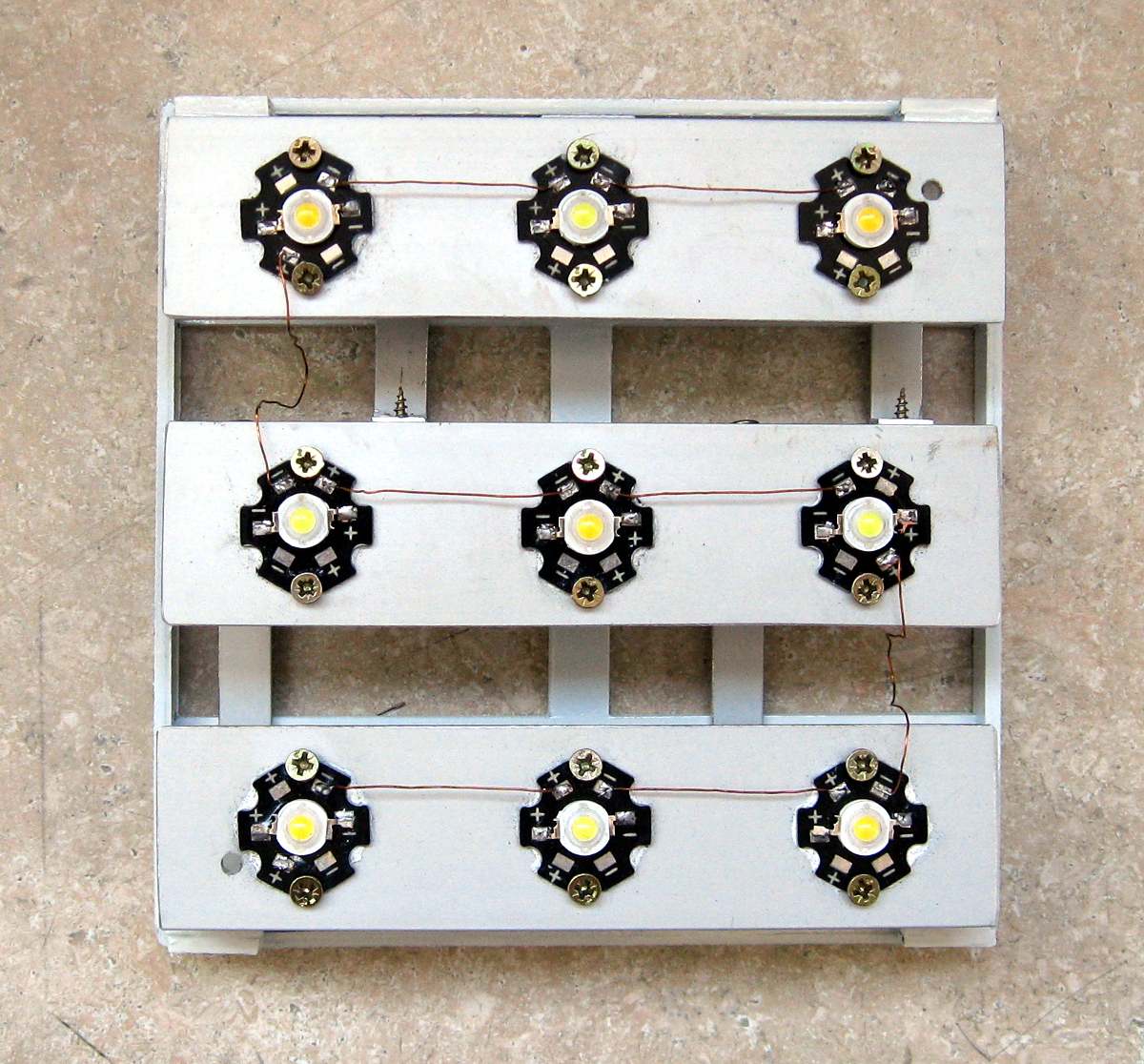

    Вид на светодиоды

    Светодиоды использовал мощностью по 1 Вт. Мне они больше всего нравятся и достаточно надёжные, и тепло от кристалла хорошо отдают.

    На следующем фото вид на радиатор с торца, чтобы уж полное представление было каким образом всё соединено.

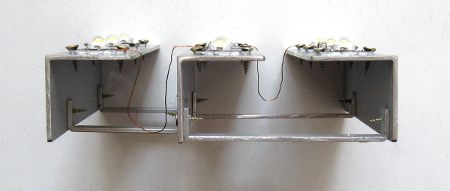

    Вид на радиатор с торца

    Разобрав люстру подготовил все пластиковые элементы к покраске. На следущем фото процесс покраски. Процесс не продолжительный, может быть только слегка вонючий улыбка. Куда деваться, алкидная краска имеет несколько резковатый запах. Есть хорошие синтетические краски на водной основе, но такой поблизости не нашёл, купил то, что было доступно и недорого.

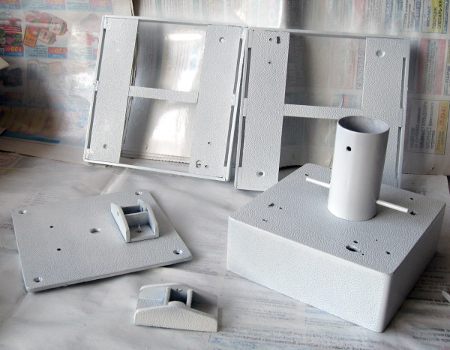

    Процесс покраски пластиковых элементов

    После полной просушки, процесс обратной сборки всей люстры. Вначале крепим радиаторы в корпус блок-пенели.

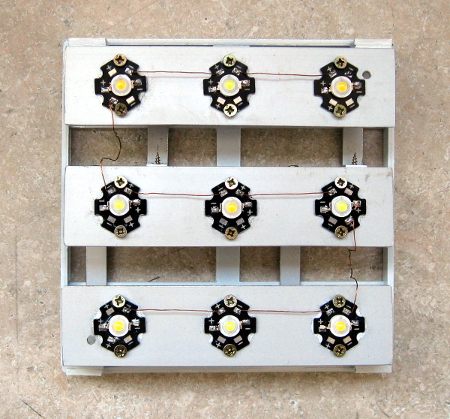

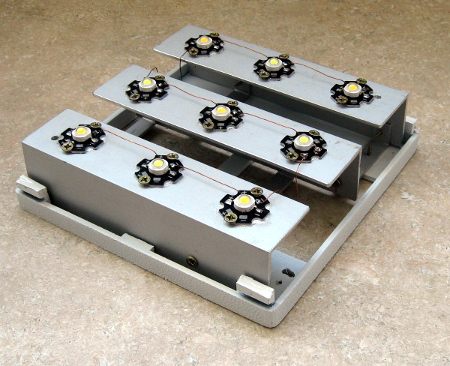

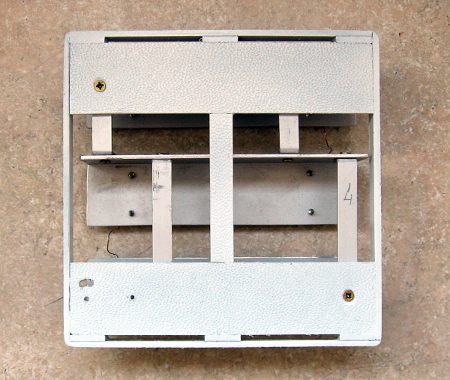

    Сборка блок-панели. Разные ракурсы

    Сборка блок-панели. Разные ракурсы

    Сборка блок-панели. Разные ракурсы

    Разные ракурсы собранной блок-панели. Вид эстетичный и конструкция позволяет хорошо проветриваться, давать отход тепла от радиаторов.

    На следущих фото показано как собираются блок-панели в общую конструкцию люстры. Каждая блок-панель крепится саморезами к центральной коробке.

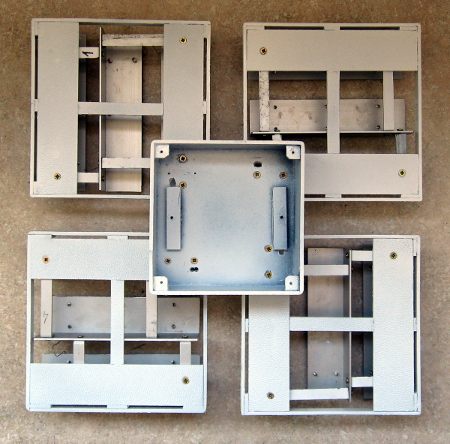

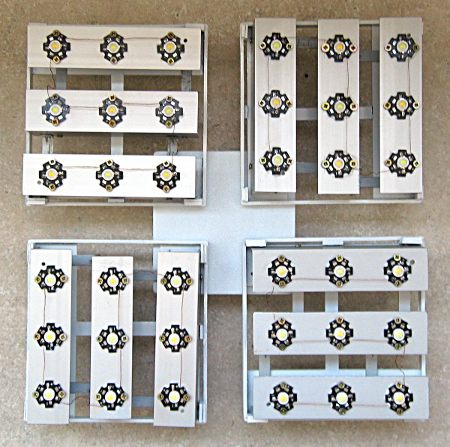

    Сборка блок-панелей в общую конструкцию. Разные виды

    Вид со стороны светодиодов.



    Сборка блок-панелей в общую конструкцию. Разные виды

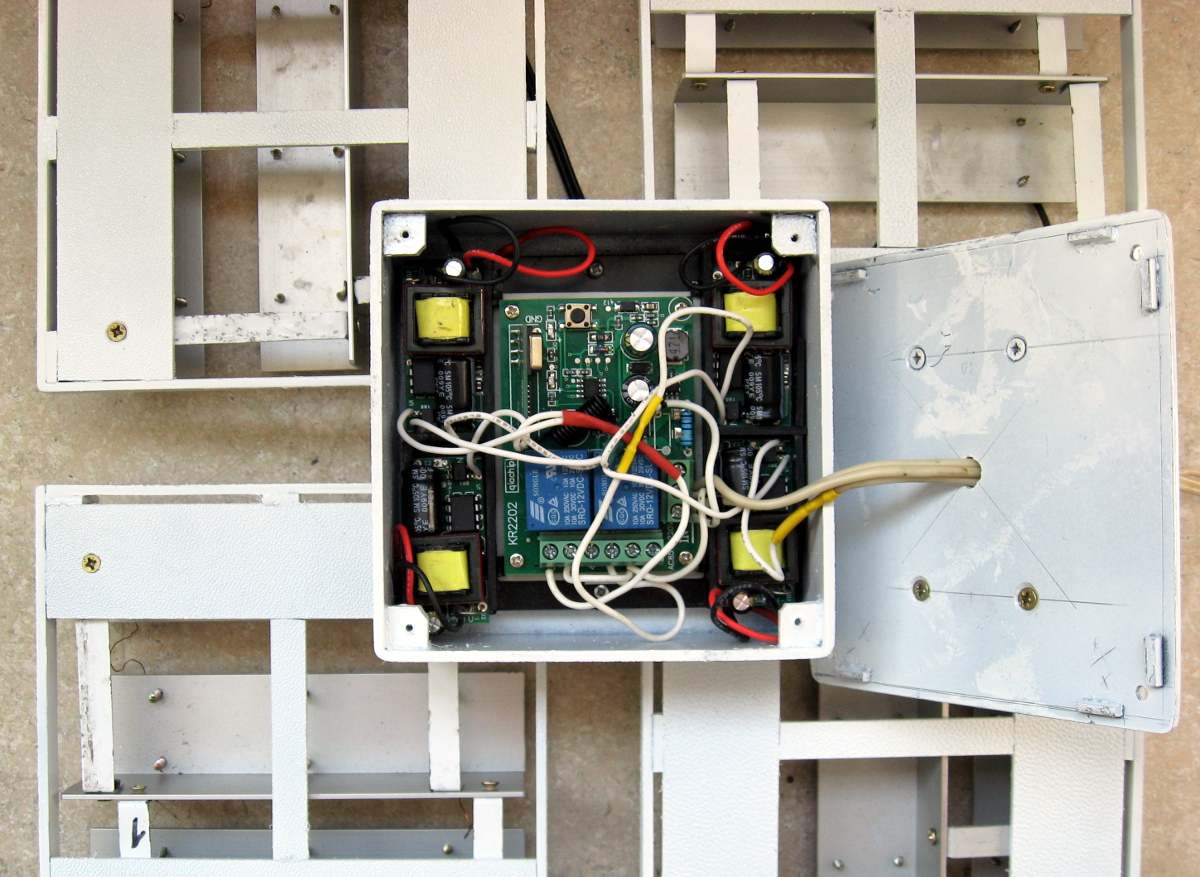

    Установка в центральную коробку силовых плат

    Установка в центральную коробку силовых плат.

    Тут следует заметить, что люстра включается двумя штатными выключателями.

    Первый выключатель подаёт напряжение сразу на одну блок-панель. Она независима от радиоуправления. Иной раз нужно быстро зайти или пройти через комнату на балкон и нет смысла искать какой-то пульт управления, просто щёлк выключателем и имеешь доступ в уже освещённую комнату.

    Другой выключатель подаёт напряжение на плату управления, которая управляет включением оставшихся трёх блок-панелей. Один канал включает одну блок-панель, второй канал включает сразу две блок панели. Манипулируя выключателями можно получить освещение от одной, двух, трёх и сразу четырёх блок-панелей.

    Каждая блок-панель имеет мощность 9 Вт, в общем получается 36 Вт, если это упрощенно перевести в поток света от лампы накаливания, то получается где-то 340...360 Вт в эквиваленте ламп накаливания.

    Эксплуатация люстры показала, что освещённость очень и очень большая. Ярко светит, когда включены все четыре блок-панели. Умеренный свет от одной блок-панели и далее по нарастающей. Удобно.

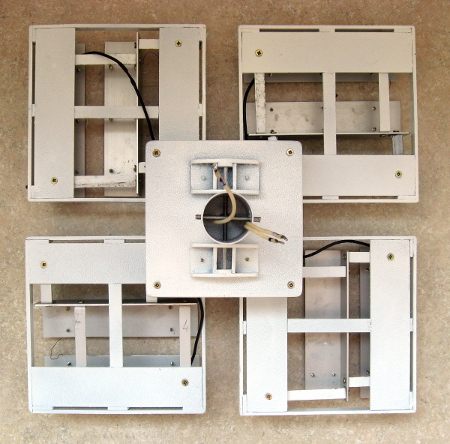

    Вид на люстру сверху. Закрыта крышка центральной коробки

    Когда установлены все силовые платы и соединены провода, остаётся установить люстру на её место под потолком. Выходящие с потолка провода через контактную колодку – гусеницу, подключаются к люстре.

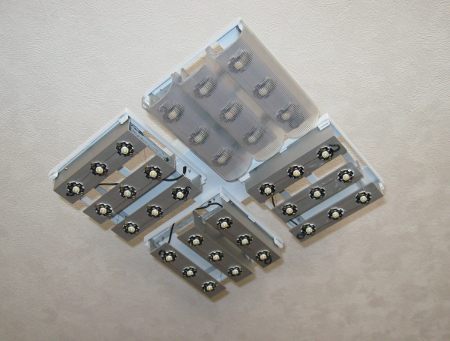

    Вид на установленную под потолком люстру.

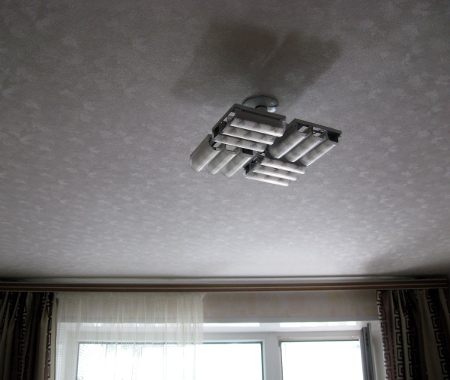

    Вид на установленную люстру

    На фото показано, что плафон надет пока только на одну блок-панель.

    Далее устанавливаю остальные плафоны. Они крепятся к блок-панелям за счёт своей упругости и за специальные защёлки. Можно просто сверху защёлкнуть, а можно задвинуть и с торца. Снять также можно сдвигая плафон в бок, из под зацепления защёлок.

    Подумывал с торцов плафона закрыть отверстия, но потом отказался от этой мысли. Люстра прямо под потолком и чтобы обезпечить хорошую циркуляцию воздуха торцы плафонов ничем не закрыты. Собственно, никто туда и не смотрит, а отток тепла от радиаторов хороший.

    Вид на установленную люстру

    Законченная конструкция люстры установлена на своём месте под потолком. Уже используется и ощутимо удобно в эксплуатации. Свет хороший, яркий и цветовая температура подобрана гармонично.

    Вид на установленную люстру

    Получилась люстра в стиле high-tech. Пожалуй это самый большой проект, который я делал со светодиодами.

    Что будет следующим? Хотя, есть необходимость сделать небольшой светильник для локального освещения рабочего места, которое может быть и на балконе и в любой комнате, т.е. некая осветительная переноска.
